La LINEA WALL de Sicur Delta debe utilizarse para la fijación en superficies verticales, es decir, para las denominadas instalaciones de pared. Una vez anclado a esta línea es posible trabajar en zonas de trabajo planas o inclinadas, de hecho el uso más frecuente es en este tipo de coberturas.
Se trata de un sistema de líneas de vida con un elemento de soporte vertical de tipo placa con el que las líneas de vida pueden alabearse en varias direcciones en relación con la superficie de fijación.
La línea Wall de placas verticales de pared se compone de varios elementos cuyo ensamblaje da como resultado una línea horizontal flexible a la que anclarse; estos elementos son:
- Elementos de soporte tipo placa vertical
- Elementos de cabezal
- Kit de componentes línea de vida para fijaciones estructurales TIPO C
- Cable de acero inoxidable
Cada elemento de soporte debe ensamblarse con un elemento de cabezal adecuado de la gama SD76 o con un elemento adecuado de la gama INDUSTRY para formar el soporte completo. El tubo está fabricado con un perfil hueco de sección circular y un diámetro exterior de 76 mm.
| GAMA | SD76 |
| NOMBRE MODELO | Línea WALL, líneas de vida para fijaciones estructurales tipo C |
| MATERIAL | S235 Galvanizado en caliente |
| CERTIFICADOS | EN 795:2012 – CEN/TS 16415:2013 |
| CÓDIGO | Códigos componentes descritos debajo |
| TIPO | C |
| APLICACIONES | Mampostería, Cemento armado, madera, acero |
| VIDA ÚTIL | 30 años |
| N° MÁX. OPERADORES | 4 |
| DESCRIPCIÓN | Línea flexible horizontal formada con soportes tipo placa vertical. |
CHAPA VERTICAL
Una vez ensamblado con un elemento de cabezal para formar el soporte completo, se utiliza como componente de salida/llegada de la línea o rompe secciones. Adecuado para su instalación en soportes verticales de diferente naturaleza estructural, como hormigón armado o acero. Posibilidad de fijación mediante contraplacas de diferente conformación, entre las cuales el tamaño es idéntico a la base en cuanto a dimensiones, espesor y perforaciones.
| S235 galvanizado en caliente | |
|---|---|
| SD00182Z |
CHAPA VERTICAL PARA CURVA EXTERIOR
Consta de una placa de base rectangular con un ángulo de 90° en posición central y orientada hacia el exterior. Permite cambios direccionales de la línea de la pared, ya que el elemento de cabeza curvada debe montarse en la placa de esquina perforada centralmente, que también actúa como rompe secciones. Se han previsto 2 orificios desplazados entre sí para la fijación a la estructura de soporte.
| S235 galvanizado en caliente | |
|---|---|
| SD00923Z |
CHAPA VERTICAL PARA CURVA INTERIOR
Consta de una placa de base rectangular con un ángulo de 90° en posición central orientada hacia el interior de la superficie. Permite cambios direccionales de la línea de la pared, ya que el elemento de cabeza curvada debe montarse en la placa de esquina perforada centralmente, que también actúa como rompe secciones. Se han previsto 2 orificios desplazados entre sí para la fijación a la estructura de soporte.
| S235 galvanizado en caliente | |
|---|---|
| SD00924Z |

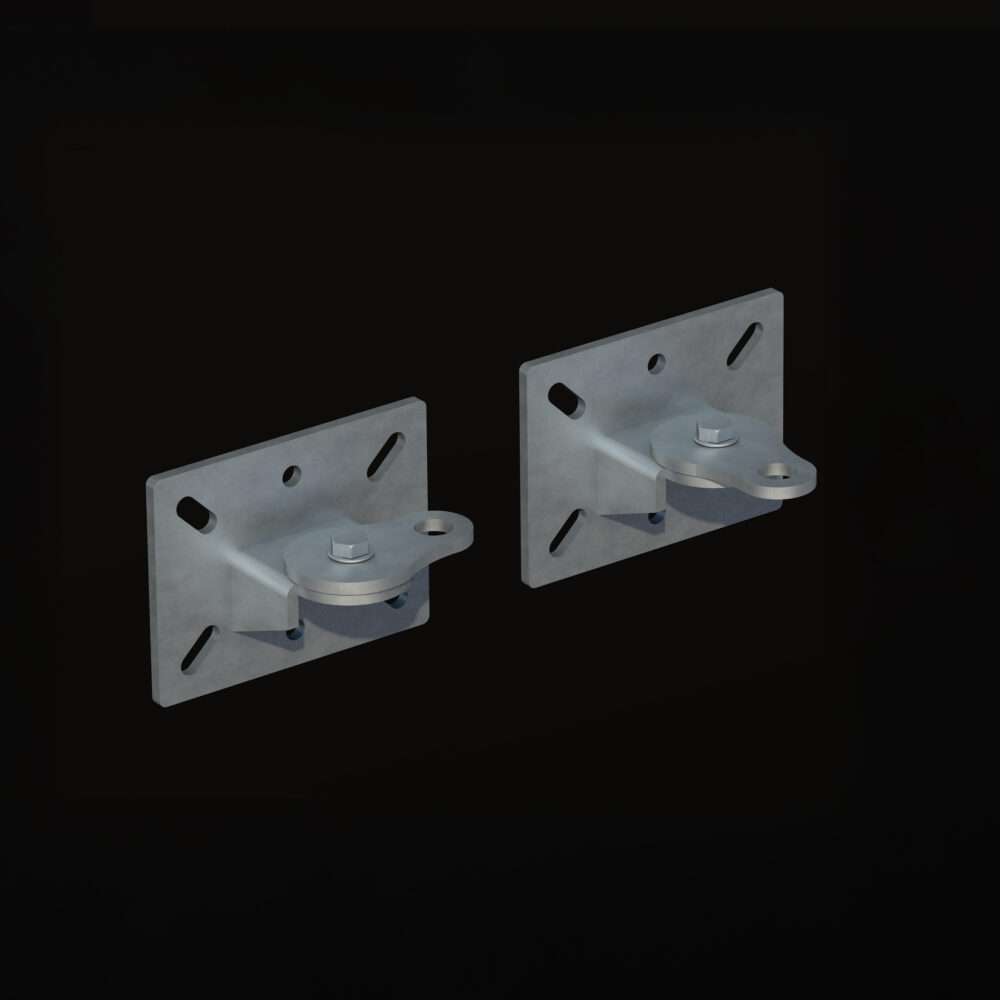

ELEMENTO CABEZAL INDIVIDUAL
Consiste en un plato con un orificio central para su montaje en el elemento de soporte tipo poste mediante un perno de sujeción suministrado con este último.
Se utiliza para formar soportes de extremidad del dispositivo de anclaje lineal TIPO C (línea de anclaje flexible horizontal). La terminación perforada en la parte delantera se utiliza para insertar el absorbedor de energía y/o el tensor.
| Acero INOX | |
|---|---|
| SD00200A |
| S235 galvanizado en caliente | |
|---|---|
| SD00200Z |

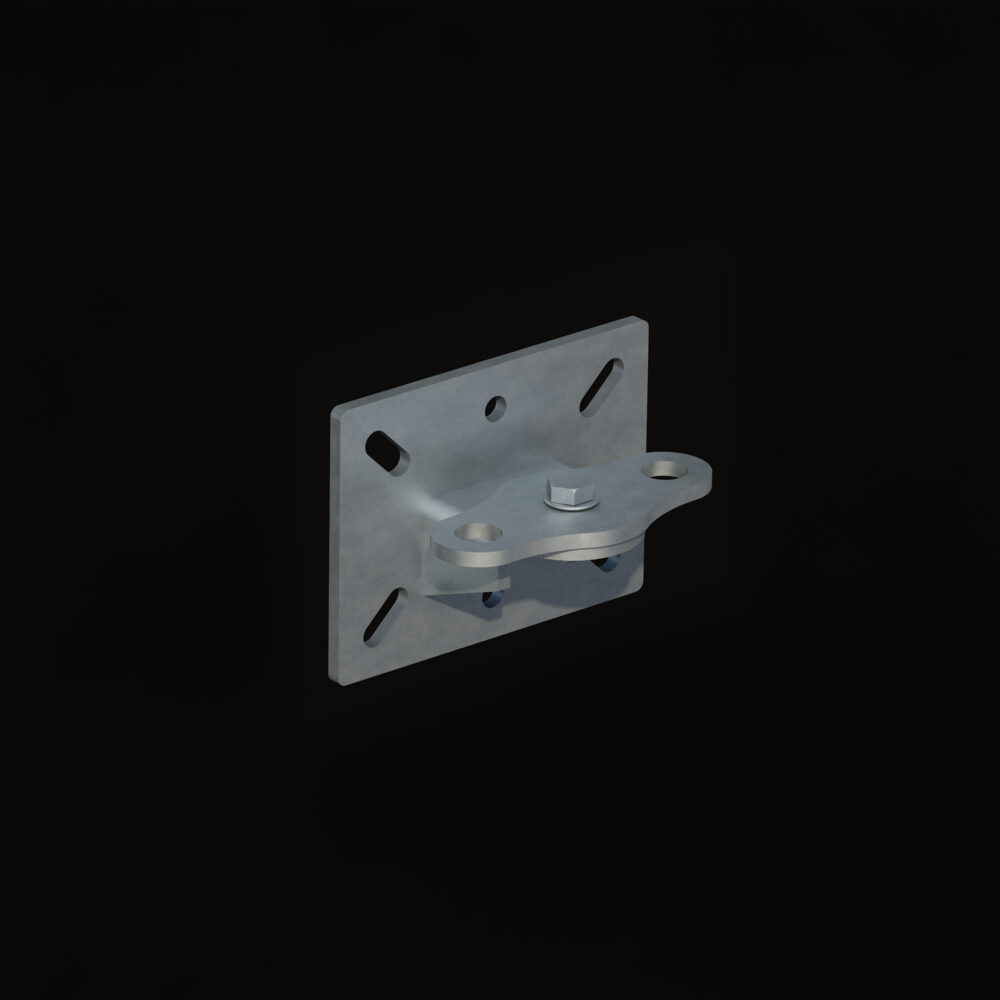

ELEMENTO CABEZL DOBLE
Consiste en un plato con un orificio central para su montaje en el elemento de soporte tipo poste mediante un perno de sujeción suministrado con este último. Se utiliza en 2 casos:
– Para formar soportes de extremidades del dispositivo de anclaje lineal TIPO C, en donde en el mismo elemento tipo poste termina una línea de anclaje y comienza otra, consistente en dos terminaciones perforadas, una en la parte delantera y otra en la trasera, para la inserción del absorbedor de energía por un lado y del tensor por el otro.
-Para formar soportes finales del dispositivo de anclaje lineal TIPO C a partir de uno de sus extremos perforados, mientras que el otro extremo, que permanece libre, puede conectarse directamente a través de un conector EN 362 para funcionar como dispositivo de anclaje puntual TIPO A.
| Acero INOX | |
|---|---|
| SD00300A |
| S235 galvanizado en caliente | |
|---|---|
| SD00300Z |

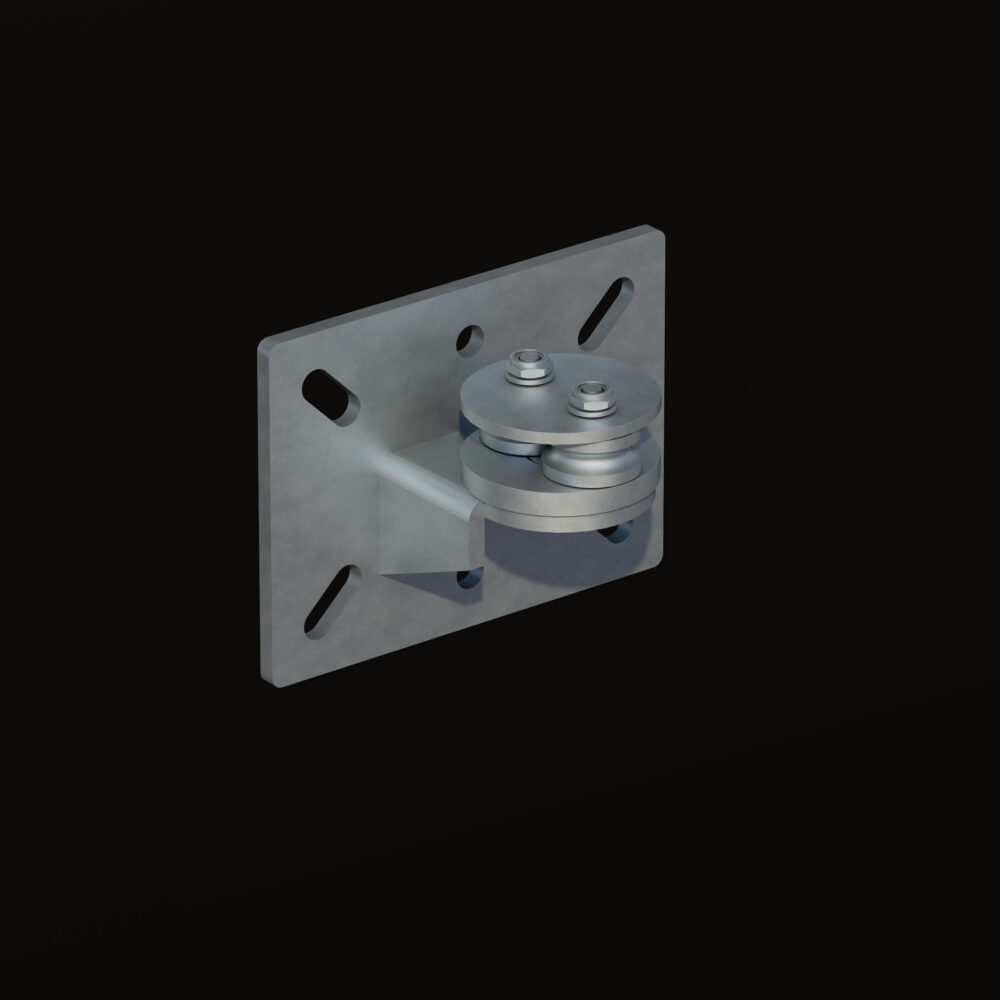

ELEMENTO CABEZAL INTERMEDIO
Consiste en un plato doble con poleas interpuestas para el deslizamiento del cable. Hay un orificio central en el plato inferior para el montaje en el elemento de soporte tipo poste, utilizando el perno de sujeción suministrado.
Se utiliza para formar soportes intermedios del dispositivo de anclaje lineal TIPO C ya que permite el paso continuo del cable.
Con este cabezal intermedio es posible, además de la configuración estándar en la que el cable discurre recto, realizar también cambios direccionales de la línea de vida, ya que el cable puede girar fuera del elemento mientras se observa el desarrollo en planta del cable
| Acero INOX S235 | |
|---|---|
| SD00410A |
| Aleación aluminio anticorodal 6082 | |
|---|---|
| SD00410Z |
KIT COMPONENTES LÍNEA FLEXIBLE HORIZONTAL TIPO C
Embalaje único que incluye los componentes necesarios para formar la línea de vida flexible horizontal de TIPO C, de conformidad con la norma técnica de referencia, así como con las pruebas de laboratorio.
Consta de:
ABSORBEDOR DE ENERGÍA
De forma helicoidal, fabricado en acero inoxidable AISI 302, disipa las fuerzas inducidas por la caída del personal que utiliza el sistema, reduciendo la fuerza de impacto en los anclajes de los extremos. Se instala directamente entre el cabezal de soporte y el cable. Lleva la marca Sicur Delta en ambas horquillas para garantizar la trazabilidad del producto.
TENSOR
Con dos horquillas soldadas con manguito cerrado de acero inoxidable AISI 316, necesarias para obtener un ajuste correcto de la tensión del cable. Se instala directamente entre el cabezal de soporte y el terminal de sujeción del cable. Ambos pernos roscados tienen orificios para colocar el precinto de garantía. Lleva la marca Sicur Delta para garantizar la trazabilidad del producto.
TERMINAL DE APRIETE DEL CABLE
Con ojiva interna para garantizar un apriete superior a la resistencia a la tracción del propio cable. Fabricado en acero inoxidable AISI 316. Dado que el uso de abrazaderas en U ha sido abolido por la norma de producto EN 795:2012, se trata de sistema que aumenta su sujeción a medida que aumenta la tensión impuesta al cable. Probado en laboratorio tanto en todo el sistema como en pruebas de tracción con sólo el cable instalado.
SELLO DE GARANTÍA
Indica el número de instalación. Garantiza la prueba de que el tensor no ha sido utilizado, es decir, que el cable no ha sido desinstalado y vuelto a montar por personal no autorizado. Cada vez que se realiza una inspección o mantenimiento en el sistema, su sustitución por el registro del nuevo número de identificación es la prueba realizada en el control.
PLACA DE IDENTIFICACIÓN
Necesaria para anotar en las instalaciones permanentes las inspecciones o mantenimientos, cualquier nota y referencias del sistema.
MANUAL DE INSTALACIÓN, USO Y MANTENIMIENTO
| Acero INOX | |
|---|---|
| SD001000 |
CABLE PARA DISPOSITIVOS DE ANCLAJE LINEAL
Cable de acero inoxidable AISI 316 con un diámetro nominal de 8 mm formado por 7 trenzas cada una de ellas consta de 7 cables.
Se suministra con un extremo ya engarzado, el otro debe apretarse durante la instalación mediante el terminal de sujeción del cable incorporado en el tensor.
Identificación y trazabilidad del producto: en apoyo de su alta calidad y estanqueidad, el cable lleva en el interior una cinta con la marca Sicur Delta; la marca registrada SD, el número de lote del cable y las dimensiones métricas se imprimen en el prensado realizado en el taller.
| Acero INOX | |
|---|---|
| SD00700A |
