LINEA ROOF

Costituito da un piatto dotato di un foro centrale per l’assemblaggio all’elemento di supporto tipo palo, tramite bullone di serraggio in dotazione di quest’ultimo.

Si utilizza per formare supporti di estremità del dispositivo di ancoraggio lineare TIPO C (linea di ancoraggio flessibile orizzontale). La terminazione forata nella parte anteriore viene utilizzata per l’inserimento dell’assorbitore di energia e/o del tenditore.

Costituito da un piatto dotato di un foro centrale per l’assemblaggio all’elemento di supporto tipo palo, tramite bullone di serraggio in dotazione di quest’ultimo. Si utilizza in 2 casistiche:

– Per formare supporti di estremità del dispositivo di ancoraggio lineare TIPO C, laddove su uno stesso elemento tipo palo una linea di ancoraggio termina ed un’altra riparte, essendo costituito da due terminazioni forate, una nella parte anteriore ed una nella posteriore, per l’inserimento da un lato dell’assorbitore di energia dall’altro del tenditore.

-Per formare supporti di estremità del dispositivo di ancoraggio lineare TIPO C da una sua terminazione forata, mentre dall’altra che rimane libera è possibile collegarsi direttamente attraverso connettore EN 362 così da avere funzione di dispositivo di ancoraggio puntuale TIPO A.

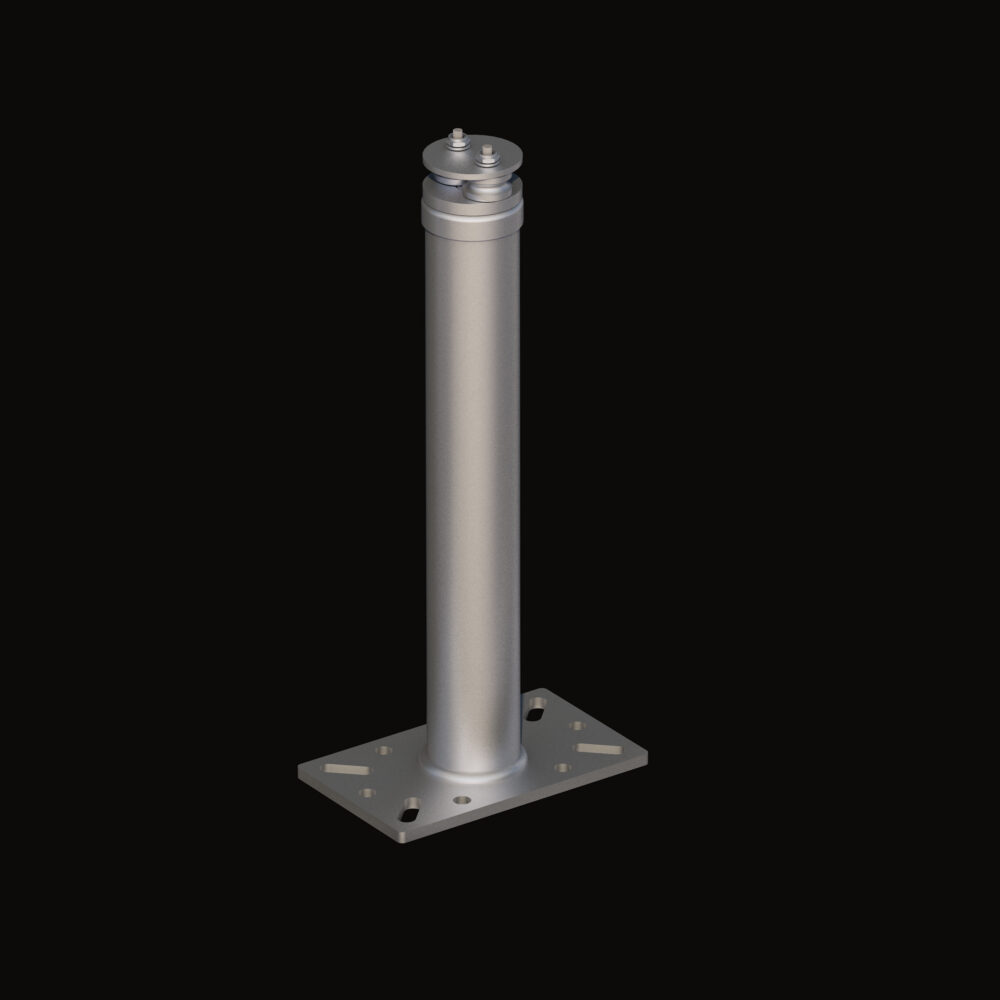

Costituito da un doppio piatto con interposte carrucole per lo scorrimento del cavo. Nel piatto inferiore è presente un foro centrale per l’assemblaggio all’elemento di supporto tipo palo, tramite bullone di serraggio in dotazione.

Si utilizza per formare supporti intermedi del dispositivo di ancoraggio lineare TIPO C in quanto permette il passaggio continuo del cavo.

Con questa testa intermedia è possibile, oltre alla configurazione standard in cui il cavo scorre dritto, anche effettuare cambi direzionali della linea vita poiché il cavo può ruotare in uscita dall’elemento guardando lo sviluppo in pianta del cavo.

Packaging unico dove sono inclusi i componenti necessari a formare la linea vita flessibile orizzontale di TIPO C, in conformità alla norma tecnica di riferimento così come da test di laboratorio.

Composto da:

ASSORBITORE DI ENERGIA
Di forma elicoidale in acciaio inossidabile AISI 302 ha funzione dissipatrice degli sforzi indotti per caduta del personale utilizzatore il sistema, riducendo la forza d’impatto sugli ancoraggi di estremità. Si installa direttamente fra la testa del supporto ed il cavo. Riporta marcatura Sicur Delta su entrambe le forcelle per garantire riconducibilità del prodotto.

TENDITORE
A due forcelle saldate con canaula chiusa in acciaio inossidabile AISI 316, necessario per ottenere una giusta regolazione della tensione del cavo. Si installa direttamente fra la testa del supporto ed il terminale di serraggio del cavo. In entrambi i perni filettati sono presenti forature per apporre il sigillo di garanzia. Riporta marcatura Sicur Delta per garantire riconducibilità del prodotto.

TERMINALE DI SERRAGGIO DEL CAVO
Con ogiva interna per garantire una tenuta maggiore rispetto alla resistenza a trazione del cavo stesso. In acciaio inossidabile AISI 316. Essendo abolito l’utilizzo dei morsetti ad U dalla norma tecnica di prodotto EN 795:2012, si tratta di sistema che aumenta la sua tenuta con il progressivo aumento della trazione imposta sul cavo. Testato in laboratorio sia sull’intero sistema che in prove di trazione con il solo cavo installato.

SIGILLO DI GARANZIA
Riporta il N° dell’impianto. Garantisce prova che non è stato utilizzato il tenditore, quindi che il cavo non è stato disinstallato e rimontato da personale non autorizzato. Ad ogni intervento di ispezione o manutenzione sul sistema, la sua sostituzione con la registrazione del nuovo numero identificativo, dà prova dell’avvenuto controllo.

TARGHETTA IDENTIFICATIVA
Necessaria per annotare negli impianti permanenti le ispezioni o manutenzioni, eventuali note ed i riferimenti del sistema.

MANUALE INSTALLAZIONE, USO E MANUTENZIONE

Cavo in acciaio inossidabile AISI 316 con diametro nominale di 8 mm composto da numero 7 trefoli ciascuno dei quali composto da 7 fili.
Fornito con una estremità già crimpata, l’altra da serrare durante la posa in opera tramite terminale di serraggio del cavo incorporato nel tenditore.
Identificazione e riconducibilità del prodotto: a supporto dell’elevata qualità e tenuta il cavo riporta al suo interno una fettuccia marcata Sicur Delta; sulla crimpatura realizzata in officina sono impressi il marchio registrato SD, il n° di lotto del cavo e la metratura.
